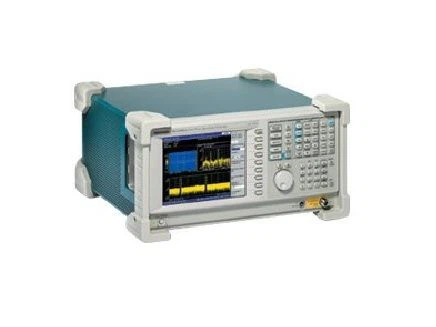

RSA3303A Analyseur de spectre Tektronix

Présentation et fonctionnalités



Plage de fréquences : CC-3 GHz

Fréquence Vieillissement : ±1 x 10-7/an

Stabilité de fréquence : 1 x 10-7 (10 ºC à 40 ºC)

Erreur de fréquence de référence totale : 2 x 10-7

Profondeur de la mémoire : 16 384 Méchantillons

Bande passante : 15 MHz

Analyse de modulation : AM, FM (ASK, FSK), PM

Modes de déclenchement : niveau IF ; Déclenchement et alimentation du masque de fréquence

L'analyse du spectre en temps réel permet une capture transparente des signaux RF variables dans le temps, transitoires ou périodiques, ce qui n'est pas possible avec les analyseurs de spectre à balayage

Des vues simultanées et corrélées dans le temps des domaines de temps, de fréquence et de modulation offrent une compréhension plus large et unique du comportement du signal

Le spectrogramme fournit une image révélatrice du comportement de la fréquence et de l'amplitude du signal RF dans le temps - impossible avec un analyseur de spectre balayé

Le déclencheur de masque de fréquence facilite la capture de signaux rapides, transitoires ou intermittents que les analyseurs de spectre balayés manqueraient

Mode analyseur de spectre pour les analyses très étendues

Les démodulateurs intégrés améliorent l'analyse des signaux AM, ASK, FM, FSK et PM

Le démodulateur numérique offre une analyse de signal vectorielle abordable

Une plage dynamique DC -20 MHz exceptionnelle et un faible bruit de phase vous permettent d'effectuer des mesures de signaux faibles et de bruit de phase hautes performances

Applications

Analyse de la qualité du signal de modulation analogique et numérique

Comprendre la fréquence et le comportement d'occupation spectrale dans le temps

Capture et caractérisation de signaux indésirables, inconnus ou interférents

Conception d'appareils/systèmes ou mesure de diagnostic opérationnel

Obtenir des réponses aux problèmes EMI insaisissables

Conception de VCO/synthétiseur, caractérisation de dispositifs RFID, analyse de signaux vectoriels à modulation numérique à usage général, surveillance du spectre, mesures radar

Définissez les problèmes et résolvez les problèmes plus rapidement en caractérisant votre appareil, système ou signal plus complètement et plus rapidement qu'auparavant avec des analyseurs de spectre à balayage. L'analyseur de spectre en temps réel Tektronix RSA3303A capture de nombreux signaux non visibles sur les analyseurs de spectre balayés en capturant et en stockant de manière transparente une plage de fréquences RF en une seule fois. Une fois qu'un signal est capturé, il peut être visualisé simultanément et analysé dans les domaines de fréquence, de temps et de modulation corrélés dans le temps.

L'instrument RSA3303A comprend non seulement la capture de signal rapide de l'analyseur de spectre en temps réel, la mémoire interne et l'analyse de la modulation, mais également la fonctionnalité et le fonctionnement d'un analyseur de spectre balayé pour examiner de très larges étendues, le tout dans un boîtier intégré et transportable.
